خازن چیست ؟

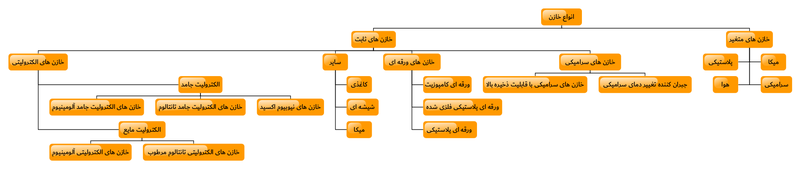

خازن در موبایل دو وظیفهی عمده دارد . نخست این که نویزها و هارمونیکها و فرکانسهای مزاحم را در مسیر تغذیه حذف نماید و سپس در مدار آنتن به عنوان تغویت کننده و نویز گیر مورد استفاده قرار میگیرد (طریقه ی تشخیص خازن در مسیر تغذیه بدین گونه میباشد که باید یکی از پایههای آن به زمین متصل باشد ) انواع خازن در موبایل معمولا از مدل خازن سرامیکی و تانتالیومی هستند.
خازن فیدترو
خازنهای فیدترو اصولا برای خطوط تغذیه DC در سیستمها یا ماژولهای RF طراحی شده اند. از این خازن DC ( و سیگنالهای فرکانس پایین ) میگذرد ، اما فرکانسهای RF را بلوکه میکند و اجازه عبور نمیدهد .
ساختمان داخلی خازن فیدترو
یک خازن فیدترو، در آن یک لایه دی الکتریک کامپوزیت ساخته شده از یک ماده مخلوط حاوی یک ماده رزین و پودر ماده دی الکتریک بین یک ترمینال ورودی و یک ترمینال الکترود خارجی واقع در اطراف این ترمینال ورودی قرار گرفته است ، در نتیجه یک ظرفیت خازنی بین تغذیه از طریق ترمینال و ترمینال الکترود خارجی شکل میگیرد.
یک صفحه سرامیکی با برجستگی های لوله مانند با یک روزنه داخلی تشکیل می شود ، صفحه در اطراف برجستگی های لوله مانند متالیزه می شود و هادی های تغذیه ای از طریق دیافراگم ها ، پوشش متالیزه اطراف برجستگی ها و هادی شکاف، ظرفیت را تشکیل می دهند. ؛ پوشش فلزکاری شده از مناطق پیرامونی انتهای دهانه ها برداشته می شود تا مواد عایق سرامیکی بین هادی های تغذیه ای و پوشش فلزی شده فراهم شود. پوشش فلزی ممکن است با سنگ زنی برداشته شود.

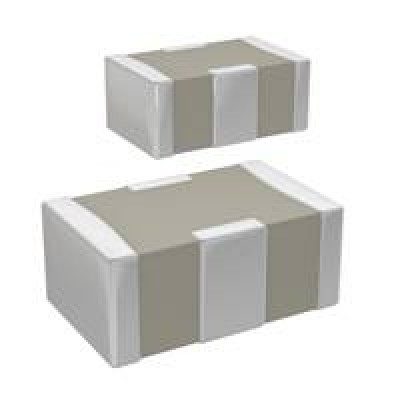

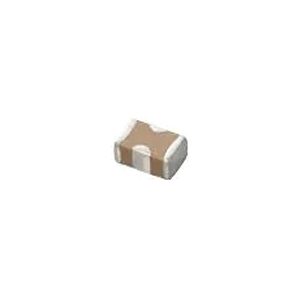

این خازنها در ظرفیتها و ابعاد مختلفی ساخته می شوند.
از شرکتهای معروف سازنده این خازنها میتوان : Tusonix و Murata را نام برد ولی معمولا قیمتهای بالایی دارند.
ویژگی های خازن فیدترو
نوعی خازن متغیر می باشد.
مقاوتمتش در عبور جریان ها ولتاژ ها و نویز بیشتر از سایر است.
از آنها به ندرت استفاده می شود.
دارای نصب به صورت سطحی یا SMD است.
بیشتر در گوشی های آیفون یافت می شود.
تفاوتش با سایر خازن ها این است که دارای اEMIF است.
نویز های EMIF ، نویزهایی هستند که در اثر عبور جریان های الکتریکی و ایجاد میدان های مغناطیسی باعث تولید این نویزها میشود.
این خازن ها بیشتر در گوشی های آیفون مورد استفاده قرار گرفته اند و معمولا دو سر آنها به منفی باتری (گرند) متصل هستند.
