آی سی چیست و آی سی موبایل چند نوع دارد؟
اگر به تازگی در زمینه تعمیرات موبایل ورود کرده اید یا در دوره های آموزش تعمیرات موبایل شرکت کرده اید و می خواهید با انواع آی سی موبایل آشنا شویدبا اموزشگاه بین المللی تعمیرات موبایل طیف همراه شوید.
این را باید بگوییم که در زندگی روزمره ما هر دستگاه الکتریکی که از آن استفاده می کنیم مانند گوشی موبایل، تلوزیون، لپتاپ و حتی یخچال فریزر همگی از از ساده ترین تا پیچیده ترین آی سی ها را در خود جای داده اند.
این قطعه نقش ارتباط قطعات الکتریکی را باهم داشته و می تواند راه ارتباطی بین قطعاتی چون دیود، خازن، مقاومت و ترانزیستورها را چه از طریق مسیر در برد چاپی یا سیم که به هم متصل شده باشد را هموار سازد و آنها را مدیریت کند.
آی سی چیست؟
مدار مجتمع، آی سی IC، چیپ یا میکروچیپ ، یک مدار منظم میکروسکوپی است که از قطعات الکتریکی میکروسکوپی، نظیر (خازن، مقاومت، ترازیستور و غیره…) تشکیل شده که روی لایه نیمه هادی ساخته یا چاپ می شوند. در واقع ای سی های موبایل قلب و مغز هر موبایل و تبلتی هستند که روی برد گوشی قرار گرفته اند. اگر قصد دارید که به عنوان یک تکنسین متخصص تعمیرات موبایل به تعمیرات تلفن همراه بپردازید، باید انواع ای سی موبایل را بشناسید و بتوانید آنها را تعمیر و تعویض کنید.
آی سی های موبایل از نظر ساختار و ظاهر به شکل های مربع و مستطیل های کوچک و از پایه های قلعی و توپی درست شده اند و از نظر وزنی نیز بسیار سبک هستند.
وظایف آی سی موبایل
همانطور که شناخت انواع آی سی موبایل در تعمیرات تلفن همراه اهمیت بالایی دارد، آگاهی از وظیفه هر آی سی نیز نیز مهم است. هر آی سی روی برد گوشی وظیفه ای را بر عهده دارد. آی سی ها معمولا چند ورودی و خروجی دارند و عملیات پردازش اطلاعات را از طریق همین ورودی ها دریافت و پس از پردازش از خروجی بیرون می فرستند.
آی سی ها بر اساس فناوری به سه نوع تقسیم می شوند.
- آی سی آنالوگ
- آی سی دیجیتال
- آی سی مختلط
شناخت انواع آی سی موبایل
آی سی های موبایل انواع مختلفی دارد که هرکدام از آنها وظیفه ای را برعهده دارند. در هر گوشی بنا بر نوع طراحی و کمپانی سازنده آن، از تعداد آی سی مختلفی استفاده شده است که در ادامه به معرفی انواع آی سی موبایل می پردازیم.با اموزشگاه تعمیرات موبایل شیراز طیف شما با انواع ای سی ها اشنا خواهید شد.

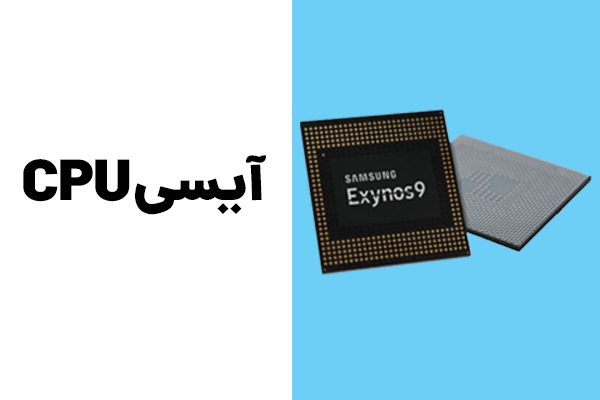

آی سی CPU موبایل
یکی از آی سی های مهم موبایل آی سی cpu می باشد که نقش مهمی را در گوشی موبایل دارد. Cpu در واقع مغز گوشی موبایل و مرکز پردازش داده می باشد. سی پی یو مهم ترین واحد پردازش در موبایل محسوب می گردد و از وظایف این قطعه می توان به محاسبات و اقدامات لازم جهت اجرای سیستم عامل و برنامه ها اشاره کرد.
Cpu مرکز پردازش اطلاعاتی است که یک فرد در گوشی خود انجام می دهد و تمام آی سی های گوشی موبایل را کنترل و مدیریت می کند و به نوعی مدیر کل قطعات موبایل می باشد. Cpu موبایل اهم ساز می باشد و اهم مورد نیاز قطعات الکتریکی موبایل را فراهم می کند.
تمام فرمان هایی داده شده به قطعات توسط cpu داده می شود. اگر cpu خراب شود دیگر آن گوشی موبایل، علائم روشن شدن یا عملکردی نخواهد داشت؛ زیرا همانطور که گفته شد cpu مغز اصلی گوشی موبایل است.Cpu موبایل از نوع BGA بوده و در زمان قطعی توسط لحیم سردی میبایست ریبال گردد تا احیا شده و دوباره به کار گرفته شود.

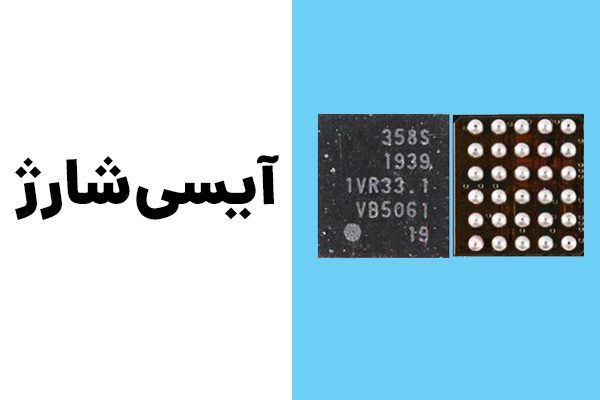

آی سی شارژ
آی سی شارژ گوشی نقش کنترلر شارژ باتری را برعهده دارد. یعنی زمانی که آداپتور شارژ به گوشی وصل است فرایند شارژ کردن باتری را این آی سی انجام می دهد. آی سی شارژ در بازار ایران بطور کلی با نام های U2 در اپل و IF در اندروید نیز شناخته می شود. در صورتی که آی سی شارژ خراب باشد گوشی به درستی شارژ نمی شود یا به درستی شارژ نمی شود. البته ایراد های دیگری نیز وجود دارد که در دوره های تخصصی آموزشگاه تعمیر موبایل شیراز طیف در مورد انها مفصل صحبت می کنیم.

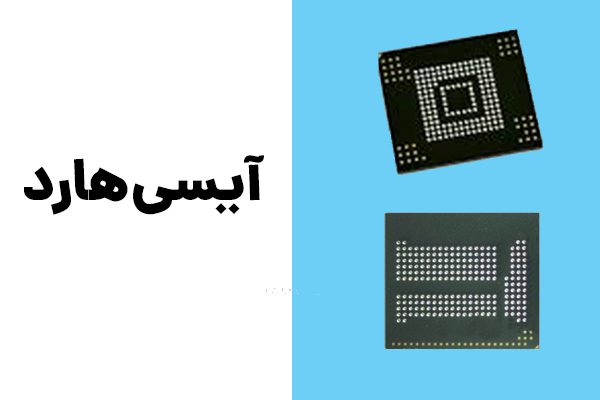

آی سی هارد
یکی دیگر از انواع آی سی موبایل آی سی هارد است. در واقع آی سی هارد همان آی سی حافظه گوشی موبایل می باشد و در بازار به اسم های آی سی هارد، EMMC و NAND نیز شناخته می شوند. این آی سی در کنار آی سی cpu قرار دارد و به صورت مستطیل شکل می باشد.
وظیفه اصلی این قطعه نگهداری و ذخیره سازی اطلاعات کاربر و همچنین نگهداری os یا سیستم عامل است و در واقع انتقال اطلاعات بین cpu ، هارد و رم و مدیریت اطلاعات را آی سی هارد انجام می دهد. زمانی که این قطعه دچار آسیب شود ممکن است دستگاه به دلیل وجود مشکل بین حافظه رم و هارد مدام ری استارت شود یا به مشکل جدی تر نظیر هنگ لوگو برخورد کند که استفاده از گوشی موبایل در این حالت غیر ممکن می شود.

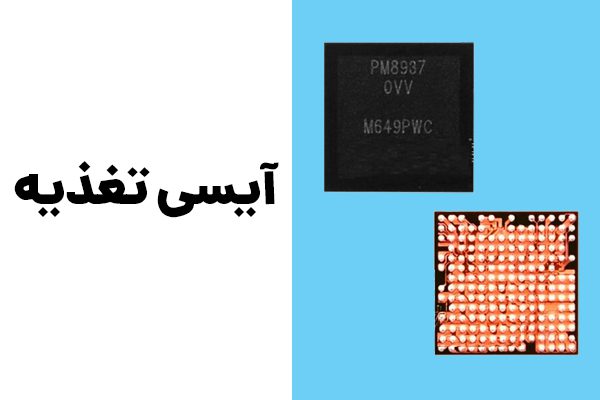

آی سی تغذیه
یکی از مهم ترین آی سی ها در موبایل، آی سی تغذیه است. این آیسی برای مدیریت جریان ولتاژ است و میزان ولتاژی که قطعات گوشی موبایل مانند هارد و غیره را مدیریت می کند. آی سی تغذیه نقش بسیار مهمی در تامین انرژی لازم برای راه اندازی گوشی موبایل دارد.
آی سی تغذیه از قطعات مهم در مدار شارژ گوشی های موبایل است این قطعه وظیفه تامین ولتاژ و جریان الکتریکی مورد نیاز در بخش های مختلف گوشی را برعهده دارد.
آی سی لایت
آی سی لایت یکی از انواع آی سی موبایل است که برای گوشی هایی که از صفحه نمایش LCD در آنها استفاده شده است به کار می رود. این آی سی از باتری موبایل ورودی گرفته و با تقویت ولتاژ خروجی آن را به ال سی دی گوشی می رساند.
آی سی صوت موبایل
آی سی صوت موبایل، شامل قطعه هایی وظیفه ارسال سینگال به اسپیکر و میکروفن گوشی، همچنین برای پخش زنگ تلفن و آهنگ را برعهده دارد. آی سی صوت از CPU دستور می گیرد و در صورت مواجه شدن با مشکل و خرابی این آی سی انتقال صدا در گوشی با مشکل مواجه خواهد شد.

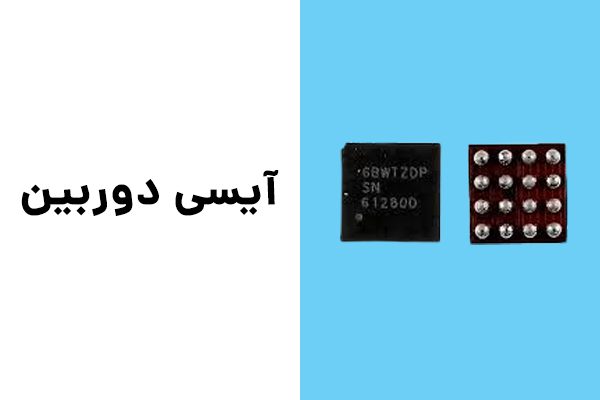

آی سی دوربین
همان طور که قبلا اشاره کردیم هر کدام از انواع آی سی موبایل وظیفه ای را در گوشی بر عهده دارند و در نهایت وظیفه اجرای دستورات کاربر را انجام می دهند. آی سی دوربین نیز وظیفه هماهنگ سازی CPU و دوربین گوشی را برعهده دارد و اگر خراب شود عملکرد دوربین موبایل مختل می شود که با تعویض آی سی درست می شود.
عمده ترین دلایل خرابی آی سی دوربین آب خوردگی و ضرب دیدگی است.

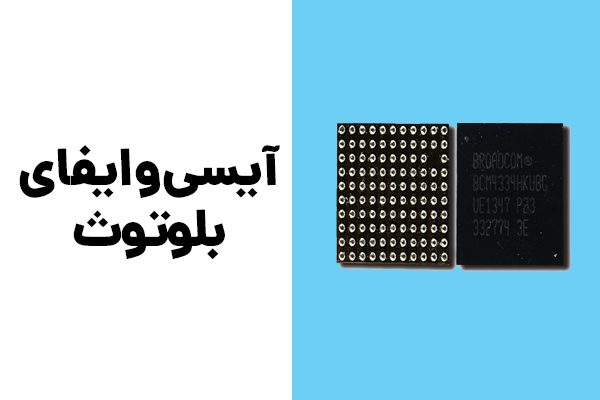

آی سی وایفای و بلوتوث
این آی سی وظیفه مدیریت کردن بلوتوث و وایفای گوشی را بر عهده دارد و در بعضی گوشی ها با خراب شدن این آی سی موبایل، عملکرد وایفای و بلوتوث همزمان از کار می افتد.

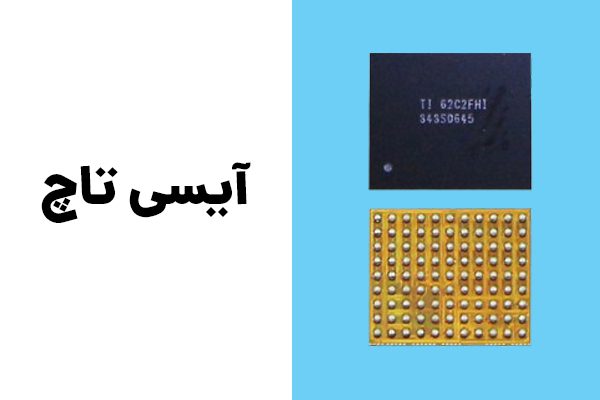

آی سی تاچ گوشی
این آی سی موبایل در واقع وظیفه تنظیم حساسیت بازخورد لمسی را در موبایل بر عهده دارد و خراب شدن آن باعث می شود که تاچ تصویر در گوشی به درستی کار نکند. از دلایل خرابی این آی سی نیز، آب خوردگی و ضربه می باشد.

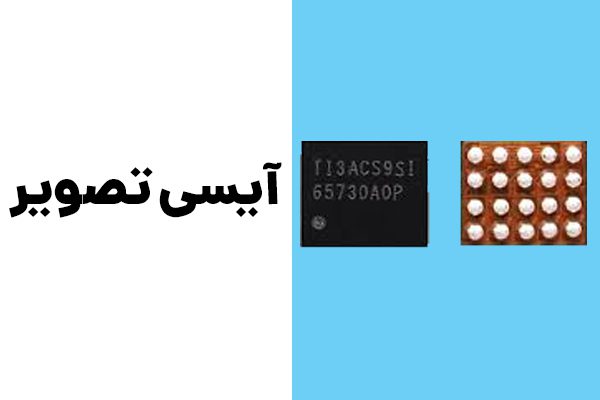

آی سی تصویر
آی سی تصویر در در بین انواع آی سی موبایل نقش مهمی را در ترکیب و ساخت رنگ های تصویر را بر عهده دارد. این آی سی در واقع میزان رنگ موردنیاز برای نمایش اجزا در نمایشگرهای RGB را تنظیم می کند.
آی سی Q در گوشی موبایل
این آی سی در واقع یک ترانزیستور ماسفت است که وظیفه آن انتقال ولتاژ از باطری به مدار است. در گوشی های قدیمی ولتاژ باطری به طور مستقیم وارد مدار می شود و خود باطری به تقسیم ولتاژ برای مدار منجر می شود، در گوشی های جدیدتر و در گوشی های پرچم دار نسبتاً قدیمی این تقسیم ولتاژ به وسیله این آی سی یا ترانزیستور انجام می شود، دلیل آن هم به این علت است که اگر نوسان ولتاژ و توزیع ولتاژ امکان آسیب رساندن را محتمل شود مدار و برد موبایل از این نوسانات مصون بماند و در نهایت تنها آی سی Q یا همان ترانزیستور ماسفت نوع P آسیب ببیند و خراب شود.
آی سی ان اف سی NFC
این آی سی وظیفه تامین و پردازش برای کلیه رابطهای NFC را انجام میدهد و در صورت خرابی عملکرد درست ندارد.
آی سی ژیروسکوپ
این آی سی وظیفه تشخیص برای چرخش خودکار را بر عهده دارد به اضافه تشخیص برای حرکت دستگاه یا شتاب سنج دستگاه را بر عهده دارد.
آی سی Compass
این آی سی قطب نما میباشد که وظیفه تشخیص جهت های جغرافیایی را بر عهده دارد.
آی سی درایور LED
این آی سی برای تامین ولتاژ فلش دوربین میباشد.
درایور سنسور اثر انگشت و Face ID
این آی سی ها وظیفه تشخیص و پردازش را برای امنیت دستگاه بر عهده دارند در صورت خرابی هر یک از این قطعات سنسور به طور قطع عمل نخواهد کرد.
جمع بندی
آی سی ها مجوعه ای از قطعات میکروسکوپی است که بر روی صفحه نیمه هادی سیلیکونی قرار دارند که هر کدام از آی سی ها وظیفه مخصوص به خود دارند که به صورت smd و BGA و BGY و LGA می باشند. انواع آی سی موبایل، وظایف مختلفی در گوشی بر عهده دارند. آی سی هارد و آی سی cpu از مهم ترین آی سی های گوشی های موبایل است.برای اطلاعات تکمیلی تر می توانید در دوره های فوق تخصصی اموزشگاه تعمیر موبایل طیف شرکت کنید.
